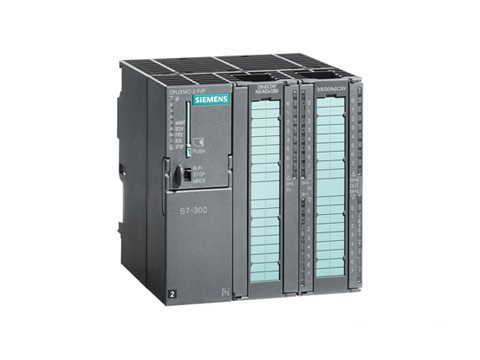

西門子300系列PLC
瀏覽：818 發布日期：2020-12-09 09:38:06
概述：
西門子S7-300系列PLC屬于中型機，其控制點一般不大于2048點, 可用于對設備進行直接控制，還可以對多個下一級的可編程序控制器進行監控，它適合中型或大型控制系統的控制。 CPU 具有高性能、所需空間小以及維護成本，因此提高了性價比。處理速度0.8~1.2ms ；存貯器2k ；數字量1024點；模擬量128路 ；網絡PROFIBUS；工業以太網；MPI協議；
特點：
模塊化微型PLC 系統，滿足中、小規模的性能要求
各種性能的模塊可以非常好地滿足和適應自動化控制任務
簡單實用的分布式結構和多界面網絡能力，使得應用十分靈活
方便用戶和簡易的無風扇設計
當控制任務增加時，可自由擴展
大量的集成功能使它功能非常強勁
適用范圍：
控制點一般不大于2048點。內, 特別適用于汽車工業、環境技術、采礦、化工廠、生產技術以及食品加工等領域
1、標準型CPU 可以提供：
CPU 312，用于小型工廠
CPU 314，用于對程序量和指令處理速率有額外要求的工廠
CPU 315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠
CPU 315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠
CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
2、緊湊型CPU 可以提供：
CPU 312C，具有集成數字量 I/O 以及集成計數器功能的緊湊型 CPU
CPU 313C，具有集成數字量和模擬量 I/O 的緊湊型 CPU
CPU 313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數器功能的緊湊型 CPU
CPU 313C-2 DP，具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數器功能的緊湊型 CPU
CPU 314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU
CPU 314C-2 DP，具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU
3、技術型CPU 可以提供：
CPU 315T-2 DP，用于使用 PROFIBUS DP進行分布式組態、對程序量有中/高要求、同時需要對8個軸進行常規運動控制的工廠。
CPU 317T-2 DP，用于使用 PROFIBUS DP進行分布式組態、對程序量有高要求、又必須同時能夠處理運動控制任務的工廠
4、故障安全型CPU 可以提供：
CPU 315F-2 DP，用于采用 PROFIBUS DP 進行分布式組態、對程序量有中/高要求的故障安全型工廠
CPU 315F-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的故障安全工廠
CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的故障安全型工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
存儲卡：
微存儲卡(MMC) 作為裝載存儲器:
在 MMC 上可以存儲一個完整的項目，包括符號和注釋。 RUN 模式下也可以進行讀/寫操作。 這樣可以降低服務成本，無需電池即可在 MMC 上備份 RAM 數據 。
S7-300通用技術規范：
防護等級：IP20，符合IEC60529
環境溫度
水平安裝：0-60ºC
垂直安裝：0-40ºC
相對濕度：5-95%，無凝結(RH等級2，符合IEC61131-2)
大氣壓：795-1080hPa
隔離
24VDC電路：測試電壓500VDC
230VAC電路：測試電壓1460VAC
電磁兼容性
符合EMC規程的要求
噪聲抑制，符合IEC61000-6-2，
測試符合：IEC61000-4-2，61000-4-3，IEC61000-4-4，IEC61000-4-5，IEC61000-4-6
輻射干擾符合EN50081-2
測試符合EN55011，A級，第1組
機械等級：IEC60068，Part2-6/10up58Hz;
振動，測試條件符合：恒定振幅0.075mm;
沖擊測試符合：
58-150Hz;
恒定加速度1g;
振動周期：在三個互相垂直軸的每個方向上，每根軸為10個振動周期。
IEC60068，Part2-27/半波：沖擊強度15g(峰值)，持續時間11ms
S7-300編程軟件
使用STEP7中的 LAD、FBD STL 對 CPU 進行編程。 可以使用下列編程工具： STEP 7 Basis, STEP 7 Professional 或 STEP 7 Lite (不支持 PROFIBUS DP)。
對于 CPU 314 以上的 CPU 可以使用諸如 S7-GRAPH、S7-HiGraph、SCL、CFC 或 SFC 的工程工具。但是只建議在 CPU 315-2 DP 以上的 CPU 使用。
標準型CPU
對標準型CPU進行編程時需要STEP 7 V5.1+SP4以上的軟件。
緊湊型CPU
對緊湊型CPU進行編程時需要STEP 7 V5.1+SP3以上的軟件。 老版本的STEP 7需要升級。
