南水北調某標段提升泵自動化項目
瀏覽：704 發布日期：2018-04-03 01:32:26
案例背景
近些年來隨著社會的進步、經濟科技的發展，人們生活、工作和生產水平有了很大的提高。人們對生產、生活提出了更高的要求，對于泵站的監控就是其中之一。對于傳統的泵站監控，采用的是工作人員定時去查看，有時人員疏忽，造成泵站工作異常，同時這種做法對于多個泵站的監控很麻煩；后來采用RS485監控的方案,但是布線相當麻煩。于是在這種背景下，通過無線GPRS RTU監控泵站，實現無人值守泵站的監控應運而生。
適用范圍
城市供水系統、電廠、工廠泵站的遠程監控及管理
智能電網配電計量系統
油井遠程監控系統
熱電廠遠程計量系統
氣象站數據遠程監測系統
溫度、濕度、糧情監測系統
河流水位閥門遠程測控系統
高壓開關遠程控制系統
戶外廣告屏遠程控制系統
氣象站數據遠程傳輸系統
水源井遠程測控系統

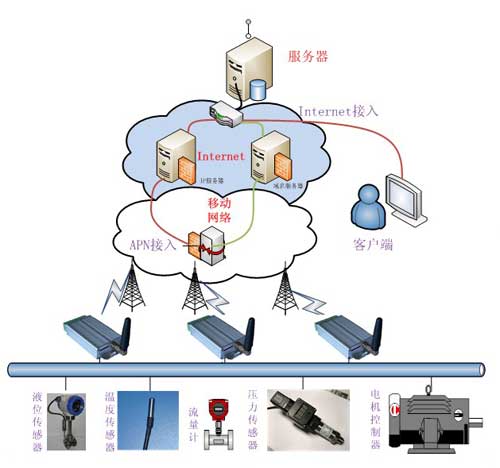

系統組成
泵站遠程監控系統主要由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量(流量計等)設備組成。
系統功能
泵站管理人員可以在泵站監控中心遠程監測站內液體液位或進站壓力、泵組工作狀態、出站流量、出站壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現泵站無人值守。
硬件及軟件支持
A、硬件簡介(RTU6640)
1、寬電壓供電范圍：7V-30V，適合工業場合；
2、帶RS232、RS485(232也轉為485的情況下，可以有兩路485)，可以輕松配置可組建RS485網絡；
3、6路AD模擬量輸入(12位)，輸入電壓為0-30V，也可以測量4-20mA工業電流信號，AD模擬量適合于采集各類傳感器信號；
4、6路繼電器輸出控制、4路光耦輸入輸出控制(輸入和輸出的位數自選)，可以用于輸入、輸出的場合，如電機的啟動等；
5、傳輸支持多種協議，我公司自定協議和Modbus協議(ASCII、RTU、Modbus TCP)完美支持，Modbus協議完美支持組態；
6、數據傳輸采用GSM模塊可實現功能：
a) GPRS斷線自動重連；
b) 根據需要最多可同時連接6個中心服務器；
c)支持固定IP、域名解析和APN專網的尋址方式；
d)支持TCP、UDP、PPP、ICMP、DNS、FTP等協議；
e)減少布線的成本和施工的麻煩；
f)支持短信數據傳輸、短信參數配置功能；
g)支持電話和短信喚醒功能；
7、支持專用軟件進行本地和遠程參數配置及維護；
8、支持本地和遠程固件升級；
B、軟件功能
遠程監測泵站水位或進站壓力、出站流量、出站壓力。
遠程監測泵組的工作狀態、電流、電壓、保護狀態、工作模式。
遠程切換水泵的控制模式，遠程控制泵組的啟動和停止。
支持各種監測信息、控制信息、報警信息、操作信息的存儲和歷史記錄查詢。
生成各種數據報表及數據曲線。
C、軟件截圖

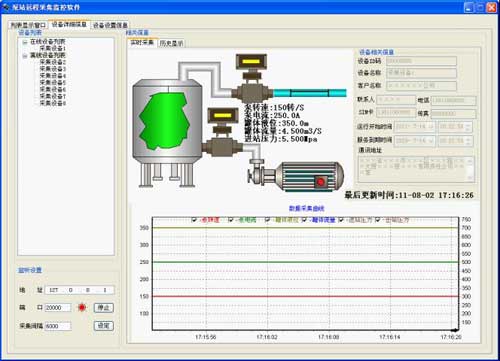

實時顯示
1、左側設備列表顯示出當前在線和離線設備的信息，當設備聯網后，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”；
2、右上角顯示設備編號、用戶名稱、聯系人、運行日期、到期日期、電話、傳真、手機、地址、SIM卡號等信息；
3、左上角顯示泵的轉速、泵電流、罐體液位、罐體流量、進站壓力等信息；
4、窗口下面實時顯示泵的轉速、泵電流、罐體液位、罐體流量、進站壓力等曲線；
5、中部文字提示當前設備登陸時間，采集回傳數據的最后時間；

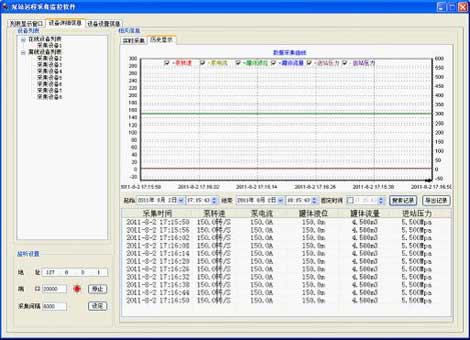

歷史記錄
1、用戶可以根據時間段來搜索歷史記錄；
2、歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面，通過歷史記錄可以查看設備運轉狀態和相關趨勢；
3、同時查詢的歷史記錄可以導出為excel表格；

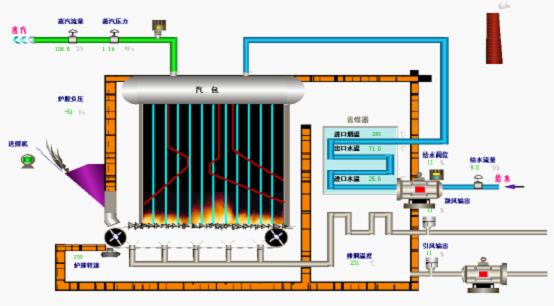

組態軟件效果圖
用戶可以根據需要通過組態軟件來定制程序，這樣界面表現形式更為靈活；
D、優勢特點
現場出現電流電壓超限、液位超限、設備保護等狀況時。
現場控制器可發送報警短信。
